ГОСТ 7805-70 Болты с шестигранной головкой класс точности А.
Размер резьбы от М1,6 до М48, длина от 10 до 300 мм. Оцинкованные болты ГОСТ 7805-70 используются в строительстве для соединения деревянных и металлических конструкций и в машиностроении для крепления деталей и узлов.
Материалы:
- Класс прочности: 5.6, 8.8, 10.9, 12.9
- Защитные покрытия: гальваническое оцинкование, горячее оцинкование, термодиффузионное оцинкование, фосфатирование, оксидирование, никелирование, хроматирование
- Нержавеющая сталь: А2 - А5, А2/А4-70, А2/А4-80
- Латунь, алюминий, медный сплав
- Сталь: 10КП, 20, 35, 40Х, 20Г2Р, 09Г2С
- Полиамид
| d | P | k | b | S | е | |||
|---|---|---|---|---|---|---|---|---|
| крупный | мелкий | l≤125 | 125<l≤200 | l>200 | ||||
| М5 | 0,8 | - | 3,5 | 16 | - | - | 8 | 8,8 |
| М6 | 1 | - | 4 | 18 | - | - | 10 | 11,1 |
| М8 | 1,25 | 1 | 5,3 | 22 | - | - | 13 | 14,4 |
| М10 | 1,5 | 1,25 | 6,4 | 26 | 32 | - | 16 (17) | 18,9 |
| М12 | 1,75 | 1,25 | 7,5 | 30 | 36 | 49 | 18 (19) | 21,1 |
| М14 | 2 | 1,5 | 8,8 | 34 | 40 | 53 | 21 (22) | 24,5 |
| М16 | 2 | 1,5 | 10 | 38 | 44 | 57 | 24 | 26,8 |
| М18 | 2,5 | 1,5 | 12 | 42 | 48 | 61 | 27 | 30,1 |
| М20 | 2,5 | 1,5 | 12,5 | 46 | 52 | 65 | 30 | 33,5 |
| М22 | 2,5 | 1,5 | 14 | 50 | 56 | 69 | 34 (32) | 35,7 |
| М24 | 3 | 2 | 15 | 54 | 60 | 73 | 36 | 40,0 |
| М27 | 3 | 2 | 17 | 60 | 66 | 79 | 41 | 45,6 |
| М30 | 3,5 | 2 | 18,7 | 66 | 72 | 85 | 46 | 51,3 |
| М36 | 4 | 3 | 22,5 | 78 | 84 | 97 | 55 | 61,3 |
| М42 | 4,5 | 3 | 26 | 90 | 96 | 109 | 65 | 72,6 |
| М48 | 5 | 3 | 30 | 102 | 108 | 121 | 75 | 83,9 |

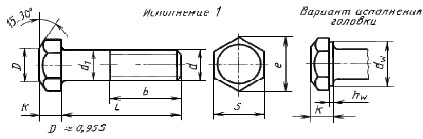

Обозначения:
Обозначения:
d - номинальный диаметр резьбы
d1- диаметр стержня, примерно равен номинальному диаметру резьбы или среднему диаметру резьбы
P - шаг резьбы
D - диаметр головки
k - высота головки
b - длина резьбы
e - диаметр описанной окружности, не менее
l - длина стержня болта
Размеры болтов М3,5, М14, М18, М22, М27 применять не рекомендуется.
Допускается изготавливать болты с размерами, указанными в скобках.
Аналоги ГОСТ 7805-70:
ГОСТ 7798-70 Болты с шестигранной головкой класса точности В.
ГОСТ 15589-70 Болты с шестигранной головкой класса точности С.
DIN 931 (ISO 4014) Болты с шестигранной головкой, неполной резьбой классов точности А и В.
DIN 933 (ISO 4017) Болты с шестигранной головкой, полной резьбой классов точности А и В.
