DIN 7993 B Кольцо стопорное пружинное внутреннее

DIN 7993 B Кольцо стопорное пружинное внутреннее

DIN 7993 B Кольцо стопорное пружинное внутреннее

DIN 7993 B Кольцо стопорное внутреннее пружинное, из круглой проволоки, форма В для отверстий размером от 7 до 18 мм.

Материалы:

  • Класс прочности: 5.0, 10.0.
  • Защитные покрытия: гальваническое оцинкование, термодиффузионное оцинкование, фосфатирование, оксидирование
  • Нержавеющая сталь: А2 - А5, А2/А4-70, А2/А4-80, 09Г2С
  • Латунь
  • Сталь: 10КП, 20, 35, 40Х, 30ХГСА
  • Полиамид

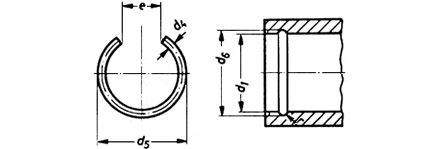

Таблица размеров внутренних стопорных колец DIN 7993 В в мм

d1 d4 d5 d6 e r
7 0.8 7.9 7.8 4 0.5
8 0.8 8.9 8.8 4 0.5
10 0.8 10.9 10.8 4 0.5
12 1 13.2 13 6 0.6
16 1.6 17.8 17.6 8 0.9
18 1.6 19.8 19.6 8 0.9



Обозначения:

d1 - диаметр отверстия
d4 - диаметр проволоки
d5 - наружный диаметр стопорного кольца
d6 - диаметр канавки под кольцо
e - зазор кольца
r - радиус канавки

У нас можно заказать, купить DIN 7993 B Кольцо стопорное пружинное внутреннее по оптовым ценам.
