DIN 125 Шайба плоская
DIN 125 Шайба плоская, форма А без фаски, класс точности А, для крепежа с размером метрической резьбы от М1 до М90 и дюймовой резьбы от 1/8" до 3 1/2".
Материалы:
- Класс прочности: 5.0, 10.0.
- Защитные покрытия: гальваническое оцинкование, термодиффузионное оцинкование, фосфатирование, оксидирование
- Нержавеющая сталь: А2 - А5, А2/А4-70, А2/А4-80, 09Г2С
- Латунь
- Сталь: 10КП, 20, 35, 40Х, 30ХГСА
- Полиамид
Размеры плоских шайб DIN 125 (ISO 7089) в мм
| d | d1 | d2 | h | |
|---|---|---|---|---|
| M1 | 1,1 | 3 | 0,3 | |
| M1.2 | 1,3 | 3,5 | 0,3 | |
| M1.4 | 1,5 | 4 | 0,3 | |
| M1.6 | 1,7 | 4 | 0,3 | |
| M1.7 | 1,8 | 4,5 | 0,3 | |
| М1.8 | 2,0 | 4.5 | 0,3 | |
| M2 | 2,2 | 5 | 0,3 | |
| M2.2 | 2,4 | 6 | 0,5 | |
| M2.5 | 2,7 | 6 | 0,5 | |
| М2.6 | 2,8 | 7 | 0,5 | |
| M3 | 3,2 | 7 | 0,5 | |
| M3.5 | 3,7 | 8 | 0,5 | |
| M4 | 1/8" | 4,3 | 9 | 0,8 |
| M5 | 3/16" | 5,3 | 10 | 1 |
| M6 | 6,4 | 12 | 1,6 | |
| М7 | 1/4" | 7,4 | 14 | 1,6 |
| M8 | 5/16" | 8,4 | 16 | 1,6 |
| M10 | 3/8" | 10,5 | 20 | 2 |
| M12 | 7/16" | 13 | 24 | 2,5 |
| 1/2" | 13,5 | 24 | 2,5 | |
| M14 | 15 | 28 | 2,5 | |
| M16 | 5/8" | 17 | 30 | 3 |
| M18 | 19 | 34 | 3 | |
| M20 | 3/4" | 21 | 37 | 3 |
| M22 | 7/8" | 23 | 39 | 3 |
| M24 | 25 | 44 | 4 | |
| 1" | 27 | 50 | 4 | |
| M27 | 28 | 50 | 4 | |
| M30 | 1 1/8" | 31 | 56 | 4 |
| M33 | 1 1/4" | 34 | 60 | 5 |
| M36 | 1 3/8" | 37 | 66 | 5 |
| M39 | 1 1/2" | 40 (42) | 72 | 6 |
| M42 | 43 (45) | 78 | 7 | |
| M45 | 1 3/4" | 46 (48) | 85 | 7 |
| M48 | 50 (52) | 92 | 8 | |
| M52 | 2" | 54 (56) | 98 | 8 |
| M56 | 58 (62) | 105 | 10 | |
| 2 1/4" | 60 | 110 | 9 | |
| М60 | 62 (66) | 110 | 10 | |
| М64 | 2 1/2" | 66 (70) | 115 | 10 |
| М68 | 70 (74) | 120 | 10 | |
| М72 | 2 3/4" | 74 (78) | 125 | 10 |
| М76 | 3" | 78 (82) | 135 | 10 |
| М80 | 82 (86) | 140 | 12 | |
| М90 | 3 1/2" | 93 (96) | 160 | 12 |
Таблица сравнения стандартов на плоские шайбы ГОСТ 11371-78 и DIN 125
| Параметр | DIN 125 | ГОСТ 11371-78 |
|---|---|---|
| d - диаметр резьбы крепёжной детали, мм | от М1 до М90 | от М1 до М48 |
| h - толщина шайбы, мм | от 0.3 до 12 | от 0.3 до 8 |
| d2 - наружный диаметр шайбы, мм | от 3 до 160 | от 3.5 до 92 |
| Класс точности | А | А и С |
| Твёрдость по Виккерсу, HV | от 300 до 400 | А ≥ 140 С ≥ 100 |

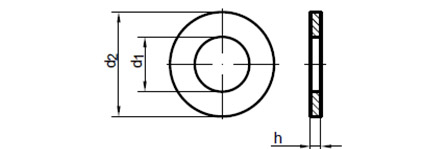

Обозначения:
d - номинальный диаметр метрической, дюймовой резьбы крепёжных
изделий
d1 - внутренний диаметр шайбы, мин., в скобках - ISO 7089
d2 - наружный диаметр, макс.
h - толщина шайбы
Аналоги DIN 125:
ГОСТ 11371-78 - шайбы нормального ряда классов точности А и С для
крепежных деталей с диаметром резьбы от 1 до 48 мм.
ISO 7089 - шайбы плоские, нормальная серия, класс точности А.
У нас можно заказать, купить DIN 125 Шайба плоская по оптовым ценам.
