DIN 7980 Шайба пружинная квадратного сечения (гровер)

DIN 7980	Шайба пружинная квадратного сечения

DIN 7980 Шайба пружинная квадратного сечения

DIN 7980 Шайба пружинная гровер для винтов с цилиндрической головкой с размером резьбы от М3 до М48. Гроверная пружинная шайба предотвращает самоотвинчивание крепежных соединений при динамических вибрационных нагрузках.

Материалы:

  • Класс прочности: 5.0, 10.0.
  • Защитные покрытия: гальваническое оцинкование, термодиффузионное оцинкование, фосфатирование, оксидирование
  • Нержавеющая сталь: А2 - А5, А2/А4-70, А2/А4-80, 09Г2С
  • Латунь
  • Сталь: 10КП, 20, 35, 40Х, 30ХГСА
  • Полиамид

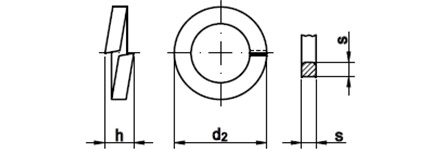

Размеры гроверной пружинной шайбы DIN 7980 в мм

d d2 s h
М3 5,6 1 2
М4 7 1,2 2,4
М5 8,8 1,6 3,2
М6 9,9 1,6 3,2
М8 12,7 2 4
M10 16 2,5 5
M12 18 2,5 5
М14 21,1 3 6
M16 24,4 3,5 7
М18 26,4 3,5 7
M20 30,6 4,5 9
М22 32,9 4,5 9
M24 35,9 5 10
М27 38,9 5 10
М30 44,1 6 12
М33 47,1 6 12
М36 52,2 7 14
М42 60,2 8 16
М48 67 8 16



Обозначения:

d - номинальный диаметр резьбы крепёжных изделий
d2 - наружный диаметр шайбы
s - толщина
h - высота шайбы в свободном состоянии

Аналог DIN 7980:

ГОСТ 6402-70 - пружинные шайбы для болтов, винтов и шпилек с диаметром резьбы от 2 до 48 мм.

У нас можно заказать, купить Шайба пружинная DIN 7980 по оптовым ценам.
