DIN 6798 J (ГОСТ 10463-82) Шайба стопорная (внутренние зубцы)

DIN 6798 J Шайба стопорная зубчатая

DIN 6798 J (ГОСТ 10463-82) Шайба стопорная (внутренние зубцы)

DIN 6798 J Шайба зубчатая стопорная, форма J - с внутренними зубьями. Внутренний диаметр шайб от 2.2 до 31 мм.

Материалы:

  • Класс прочности: 5.0, 10.0.
  • Защитные покрытия: гальваническое оцинкование, термодиффузионное оцинкование, фосфатирование, оксидирование
  • Нержавеющая сталь: А2 - А5, А2/А4-70, А2/А4-80, 09Г2С
  • Латунь
  • Сталь: 10КП, 20, 35, 40Х, 30ХГСА
  • Полиамид

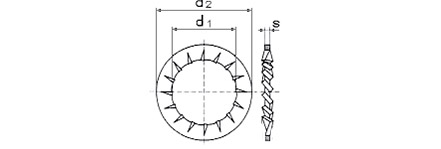

Размеры DIN 6798 J Шайба стопорная зубчатая в мм

d1 номинальный
диаметр
d2 s
2,2 2 4,5 0,3
2,7 2,5 5,5 0,4
3,2 3 6 0,4
3,7 3,5 7 0,5
4,3 4 8 0,5
5,3 5 10 0,6
6,4 6 11 0,7
7,4 7 12,5 0,8
8,4 8 15 0,8
10,5 10 18 0,9
13 12 20,5 1
15 14 24 1
17 16 26 1,2
19 18 30 1,4
21 20 33 1,4
23 22 36 1,5
25 24 38 1,5
28 27 44 1,6
31 30 48 1,6

* - размер резьбы крепёжного изделия

Аналог DIN 6798 J :

ГОСТ 10462-81 - насечные и вырубные стопорные шайбы с внутренними зубьями, предназначенные для крепежных деталей с резьбой от 2 до 24 мм.

У нас можно заказать, купить DIN 6798 A Шайба по оптовым ценам.
