DIN 6799 (ГОСТ 11648-75) Шайбы упорные быстросьемные
DIN 6799 Шайбы упорные быстросъёмные, стопорные для валов диаметром от 1 до 38 мм.
Материалы:
- Класс прочности: 5.0, 10.0.
- Защитные покрытия: гальваническое оцинкование, термодиффузионное оцинкование, фосфатирование, оксидирование
- Нержавеющая сталь: А2 - А5, А2/А4-70, А2/А4-80, 09Г2С
- Латунь
- Сталь: 10КП, 20, 35, 40Х, 30ХГСА
- Полиамид
Размеры быстросъёмных упорных шайб DIN 6799 в мм
| d1 | d2 | d3 | s | m | n |
|---|---|---|---|---|---|
| 0.8 | 2.25 | 1 - 1.4 | 0.2 | 0.24 | 0.4 |
| 1.2 | 3.25 | 1.4 - 2 | 0.3 | 0.34 | 0.6 |
| 1.5 | 4.25 | 2 - 2.5 | 0.4 | 0.44 | 0.8 |
| 1.9 | 4.8 | 2.5 - 3 | 0.5 | 0.54 | 1 |
| 2.3 | 6.3 | 3 - 4 | 0.6 | 0.64 | 1 |
| 3.2 | 7.3 | 4 - 5 | 0.6 | 0.64 | 1 |
| 4 | 9.3 | 5 - 7 | 0.7 | 0.74 | 1.2 |
| 5 | 11.3 | 6 - 8 | 0.7 | 0.74 | 1.2 |
| 6 | 12.3 | 7 - 9 | 0.7 | 0.74 | 1.2 |
| 7 | 14.3 | 8 - 11 | 0.9 | 0.94 | 1.5 |
| 8 | 16.3 | 9 - 12 | 1.0 | 1.05 | 1.8 |
| 9 | 18.8 | 10 - 14 | 1.1 | 1.15 | 2 |
| 10 | 20.4 | 11 - 15 | 1.2 | 1.25 | 2 |
| 12 | 23.4 | 13 - 18 | 1.3 | 1.35 | 2.5 |
| 15 | 29.4 | 16 - 24 | 1.5 | 1.55 | 3 |
| 19 | 37.6 | 20 - 31 | 1.75 | 1.80 | 3.5 |
| 24 | 44.6 | 25 - 38 | 2 | 2.05 | 4 |

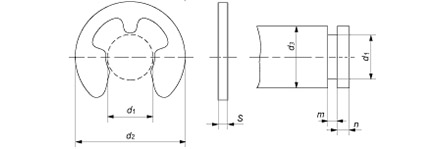

Обозначения:
d1 - диаметр паза вала
d2 - наружный диаметр шайбы
d3 - диаметр вала
s - толщина шайбы
m - ширина паза вала
n - минимальный выступ
Аналог DIN 6799:
ГОСТ 11648-75 - упорные быстросъемные шайбы для валов диаметром от 2 до
20 мм.
У нас можно заказать, купить DIN 6799 Шайба упорная быстросъёмная по оптовым ценам.
