DIN 6916 (DIN EN 14399-6) Шайба высокопрочная
DIN 6916 Шайба высокопрочная закалённая под высокопрочные болты и гайки для высоконагруженных предварительно напряжённых резьбовых соединений (HV) стальных конструкций. Размеры шайб: диаметр внутренний от 13 до 37 мм, диаметр наружный от 24 до 66 мм, толщина от 3 до 5 мм.
Материалы:
- Класс прочности: 5.0, 10.0.
- Защитные покрытия: гальваническое оцинкование, термодиффузионное оцинкование, фосфатирование, оксидирование
- Нержавеющая сталь: А2 - А5, А2/А4-70, А2/А4-80, 09Г2С
- Латунь
- Сталь: 10КП, 20, 35, 40Х, 30ХГСА
- Полиамид

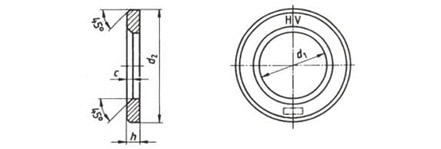

Таблица размеров высокопрочных шайб DIN 6916 в мм
| Диаметр резьбы болтов, гаек | d1 мин. | d2 макс. | h | c мин. |
|---|---|---|---|---|
| М12 | 13 | 24 | 3 | 1.6 |
| М16 | 17 | 30 | 4 | 1.6 |
| М20 | 21 | 37 | 4 | 2 |
| М22 | 23 | 39 | 4 | 2 |
| М24 | 25 | 44 | 4 | 2 |
| М27 | 28 | 50 | 5 | 2.5 |
| М30 | 31 | 56 | 5 | 2.5 |
| М36 | 37 | 66 | 5 | 2.5 |
Аналог DIN 6916:
EN 14399-6 - шайбы высокопрочные для высоконагруженных предварительно
напряжённых резьбовых соединений (HV) стальных конструкций.
У нас можно заказать, купить DIN 6916 Шайба по оптовым ценам.
