ГОСТ 9066-75 Шпильки для фланцевых соединений
Настоящий стандарт распространяется на шпильки односторонние и двусторонние для фланцевых соединений паровых и газовых турбин, паровых котлов, трубопроводов и соединительных частей, арматуры, приборов, аппаратов и резервуаров с температурной среды от 0 до 650 град. С.
Стандарт не распространяется на фланцевые соединения объектов, подведомственных Госгортехнадзору СССР, с условным давлением Ру
менее 4 МПа
В каталоге представлена шпилька для
фланцевых соединений разных типов исполнения. Шпильки ГОСТ 9066-75
изготавливаются следующих типов:
Тип А - шпилька сплошная с ном. D резьбы = ном D гладкой части,
Тип Б - шпилька сплошная ном. D резьбы > ном D гладкой части, применяемая
для фланцевых соединений с температурой металла, свыше 300 градусов,
Тип В - шпилька с осевым отверстием по всей длине, с ном. D резьбы > ном
D гладкой части, и выступом четырехгранным «под ключ», затягиваемая с нагревом,
Тип Г - шпилька с осевым отверстием по всей длине, ном. D резьбы > ном D
гладкой части, и цилиндрическим выступом на ввинчиваемом конце, затягиваемая с
нагревом,
Тип Д - шпилька с осевым отверстием по всей длине, ном. D резьбы > ном D
гладкой части, затягиваемая с нагревом.
Материалы:
- Класс прочности: 5.0, 10.0.
- Защитные покрытия: гальваническое оцинкование, термодиффузионное оцинкование, фосфатирование, оксидирование
- Нержавеющая сталь: А2 - А5, А2/А4-70, А2/А4-80, 09Г2С
- Латунь
- Сталь: 10КП, 20, 35, 40Х, 30ХГСА
- Полиамид

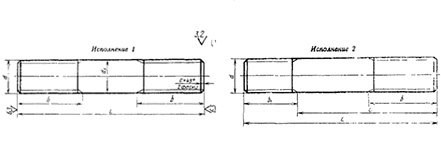

Размеры резьбовой шпильки ГОСТ 9066-75 Шпильки для фланцевых соединений в мм
| Номинальный диаметр резьбы d | 10 | 12 | 16 | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 | (52) | 56 | (60) | ||||
| Шаг резьбы | крупный | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | |||||||
| мелкий | 1,25 | 1,5 | 2 | 3 | 4 | |||||||||||||
| Диаметр гладкой части | для шпилек типа А | dx | По ГОСТ 1925.8-73 и ГОСТ 19256-73. | |||||||||||||||
| для шпилек типов Б, В, Г, Д |
d2 (пред. откл. по А12) | с крупным шагом | 7,8 | 9,5 | 13 | 16 | 18 | 20 | 22 | 24 | 30 | 35 | 40 | 44 | 48 | 52 | ||
| с мелким шагом | 8 | 10 | 14 | 18 | 20 | 21 | 24 | 27 | 33 | 35 | 40 | 44 | 50 | 54 | ||||
|
- | ||||||||||||||||||
| Диаметр осевого отверстия d3 для шпилек типов В, Г, Д |
- | 10 | ||||||||||||||||
| Диаметр резьбы осевого отверстия d4 для шпилек типов В, Г, Д |
- | М12 | ||||||||||||||||
| Диаметр расточки осевого отверстия для шпилек типов В, Г, Д | d5s |
- | 13 | 17 | ||||||||||||||
|
d6 |
- | |||||||||||||||||
| Диаметр цилиндрического выступа d7 для шпилек типа Г |
- | 24 | 30 | 34 | 39 | 43 | 48 | 52 | ||||||||||
| Диаметр вписанной окружности d8 для шпилек типа В |
- | 14 | 20 | 25 | 30 | |||||||||||||
| Диаметр описанной окружности d9 для шпилек типа B |
- | 20 | 30 | 34 | 40 | |||||||||||||
| Радиус перехода R для шпилек типов Б,В,Г,Д | 6 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 12 | 12 | 12 | 12 | 12 | 12 | ||||
|
Глубина расточки осевого отверстия h1 для шпилек типов
В,Г,Д |
|
|
|
|
|
|
| 7 | 7 | 7 | 7 | 7 | 7 | 7 | ||||
|
Высота головки под ключ h2
для шпилек типа B |
|
|
|
|
|
|
| 12 | 12 | 12 | 12 | 15 | 15 | 20 | ||||
|
Глубина резьбы осевого отверстия
для шпилек типов В,Г,Д |
|
|
|
|
|
|
| 30 | 30 | 30 | 30 | 30 | 30 | 30 | ||||
| Размер под ключ для шпилек типа B |
|
|
|
|
|
|
| 13 | 22 | 22 | 22 | 27 | 27 | 32 | ||||
| Длина ввинчиваемого резьбового конца b1 | 15 | 18 | 22 | 28 | 30 | 35 | 38 | 42 | 50 | 58 | 65 | 70 | 75 | 80 | ||||
|
Высота цилиндрического выступа l2 для шпилек типа Г
при нарезании резьбы |
|
|
|
|
|
|
| 15 | 15 | 15 | 15 | 15 | 25 | 25 | ||||
| Высота головки l3 для шпилек типа B |
|
|
|
|
|
|
| 45 | 55 | 65 | 70 | 70 | 75 | 85 | ||||
ГОСТ 9066-75 распространяется на
шпильки односторонние и двусторонние для фланцевых соединений
ГОСТ 9066-75 допускает уменьшение диаметра шпильки d7 на величину шага
резьбы.
d - номинальный диаметр резьбы от 10 до 140мм
L - длина шпильки от 45 до 750 мм
У нас можно заказать, купить ГОСТ 9066-75 Шпильки по оптовым ценам.
