DIN 444 (ГОСТ 3033-79) Откидной болт

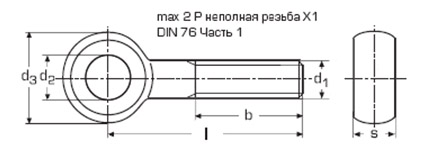

DIN 444 Болты откидные с ушком, неполная метрическая резьба от М5 до М36, длина болтов от 25 до 300 мм. Откидные болты DIN 444 применяются для крепления и соединения деталей и узлов в машиностроении, в строительстве совместно с анкерами.
Материалы:
- Класс прочности: 5.0, 10.0.
- Защитные покрытия: гальваническое оцинкование, термодиффузионное оцинкование, фосфатирование, оксидирование
- Нержавеющая сталь: А2 - А5, А2/А4-70, А2/А4-80, 09Г2С
- Латунь
- Сталь: 10КП, 20, 35, 40Х, 30ХГСА
- Полиамид
Таблица размеров откидных болтов DIN 444 в мм
| d1 | М5 | М6 | М8 | М10 | М12 | М16 | М20 | М24 | М30 | М36 |
|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 |
| d2 | 5 | 6 | 8 | 10 | 12 | 16 | 18 | 22 | 27/28 | 32/33 |
| d3 | 12 | 14 | 18 | 20 | 25 | 32 | 40 | 45 | 55 | 65 |
| s | 6 | 7 | 9 | 12 | 14 | 17 | 22 | 25 | 30 | 38 |
| b1 | 16 | 18 | 22 | 26 | 30 | 38 | 46 | 54 | 66 | - |
| b2 | - | - | 28 | 32 | 36 | 44 | 52 | 60 | 72 | 84 |
| b3 | - | - | - | - | 49 | 57 | 65 | 73 | 85 | 97 |
Обозначения:
d - номинальный диаметр резьбы
d2 - наружный диаметр гайки, мм
d3 - наружный диаметр кольца, мм
d4 - внутренний диаметр кольца, мм
m - высота резьбовой части, мм
h - высота рым-гайки, мм
k - толщина кольца, мм
n - рабочая нагрузка (сила приложена вдоль оси рым-гайки), кг
n45 - рабочая нагрузка (сила приложена к оси рым-гайки под углом 45º в
плоскости кольца), кг
p - вес, кг/шт.
У нас можно заказать, купить DIN 444 Откидной болт по оптовым ценам.
