DIN 766 Цепь с коротким звеном
DIN 766 цепь короткозвенная сварная оцинкованная. Короткозвенные цепи DIN 766 используются для подвесок и растяжек, не предназначены для грузоподъёмных целей. Цепи DIN 766 имеют малый коэффициент растяжения. Размер определяется диаметром прутка звена цепи. Размеры цепей от 2 до 16 мм.
Материалы:
- Класс прочности: 5.0, 10.0.
- Защитные покрытия: гальваническое оцинкование, термодиффузионное оцинкование, фосфатирование, оксидирование
- Нержавеющая сталь: А2 - А5, А2/А4-70, А2/А4-80, 09Г2С
- Латунь
- Сталь: 10КП, 20, 35, 40Х, 30ХГСА
- Полиамид
Таблица размеров и характеристик сварных короткозвенных цепей DIN 766
d, мм | t, мм | b, мм | Вес, кг/100м |
---|---|---|---|
2 | 12 | 7,5 | 7 |
3 | 16 | 11 | 16 |
4 | 16 | 13,7 | 32 |
5 | 18,5 | 17 | 50 |
6 | 18,5 | 20,2 | 80 |
7 | 22 | 23,8 | 110 |
8 | 24 | 27,2 | 140 |
10 | 28 | 34 | 220 |
12 | 36 | 40,8 | 310 |
14 | 41 | 47,6 | 440 |
16 | 45 | 54,4 | 570 |

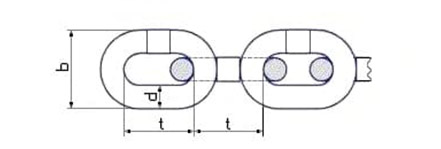

d - диаметр прутка звена цепи
t - внутренняя длина звена
b - внешняя ширина звена
Аналог DIN 766:
DIN 5685 A - оцинкованная стальная короткозвенная цепь.
У нас можно заказать, купить DIN 766 Цепь по оптовым ценам.
