DIN 982 Гайки самоконтрящиеся с нейлоновой вставкой
DIN 982 Гайка самоконтрящаяся шестигранная высокая с неметаллическим вкладышем - нейлоновым кольцом.
Материалы:
- Класс прочности: 6.0, 8.0, 10.0, 12.0
- Защитные покрытия: гальваническое оцинкование, термодиффузионное оцинкование, фосфатирование, оксидирование
- Нержавеющая сталь: А2 - А5, А2/А4-70, А2/А4-80, 09Г2С
- Латунь
- Сталь: 10КП, 20, 35, 40Х, 30ХГСА
- Полиамид
Размеры шестигранных самоконтрящихся гаек DIN 982 (ISO 7040) в мм
| d |
h DIN/ISO |
m |
s DIN/ISO |
| М3 | 4.5 | 2.15 | 5.5 |
| M4 | 6 | 2.9 | 7 |
| M5 | 6.3/6.8 | 4.4 | 8 |
| M6 | 8 | 4.9 | 10 |
| M8 | 9.5 | 6.44 | 13 |
| M10 | 11.5/11.9 | 8.04 | 17/16 |
| M12 | 14/14.9 | 10.37 | 19/18 |
| M14 | 16/17 | 12.1 | 22/21 |
| M16 | 18/19.1 | 14.1 | 24 |
| M20 | 22/22.8 | 16.9 | 30 |
| M24 | 28/27.1 | 20.2 | 36 |

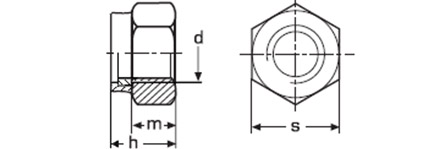

Обозначения:
d - номинальный диаметр резьбы
h - высота гайки
m - высота резьбовой части, мин.
s - размер гайки под ключ
Аналоги DIN 982:
DIN 985 - гайки самоконтрящиеся (самостопорящиеся) низкие с
нейлоновым кольцом.
ISO 7040 - гайки шестигранные стандартные самоконтрящиеся (с
неметаллической вставкой). Классы прочности 5, 8 и 10.
ISO 10512 - гайки шестигранные стандартные самоконтрящиеся (с
неметаллической вставкой) с метрической мелкой резьбой. Классы прочности 6,
8 и 10.
ГОСТ Р 50273-92 - шестигранные самостопорящиеся гайки с
неметаллической вставкой номинальным диаметром резьбы от 3 до 36 мм, классов
точности А (d < М16) и В (d > М16)
У нас можно заказать, купить гайки DIN 982 по оптовым ценам.
