DIN 985 Гайки самоконтрящиеся с нейлоновой вставкой

DIN 985 Гайки самоконтрящиеся с нейлоновой вставкой

DIN 985 Гайки самоконтрящиеся с нейлоновой вставкой

DIN 985 Гайка самоконтрящаяся (самостопорящаяся) низкая с нейлоновым кольцом. Диаметр гаек от М3 до М45. Аналог ISO 10511, отличие в другом размере под ключ для М10, М12, М14, М22.
Материалы:

  • Класс прочности: 6.0, 8.0, 10.0, 12.0
  • Защитные покрытия: гальваническое оцинкование, термодиффузионное оцинкование, фосфатирование, оксидирование
  • Нержавеющая сталь: А2 - А5, А2/А4-70, А2/А4-80, 09Г2С
  • Латунь
  • Сталь: 10КП, 20, 35, 40Х, 30ХГСА
  • Полиамид

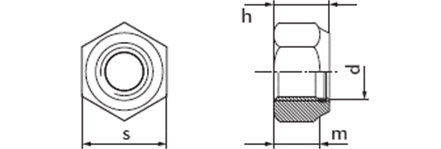

Размеры шестигранных (самостопорящихся) самоконтрящихся гаек DIN 985 (ISO 10511 - в скобках) в мм

d h m s
М2.5 3.6 2.3 5
M3 4 2.4 5.5
M4 5 2.9 7
M5 5 3.2 8
M6 6 4 10
М7 7.5 4.7 11
M8 8 5.5 13
M10 10 6.5 17 (16)
M12 12 8 19 (18)
M14 14 9.5 22 (21)
M16 16 10.5 24
M18 18.5 13 27
M20 20 14 30
M22 22 15 32 (34)
M24 24 15 36
M27 27 17 41
M30 30 19 46
М33 33 22 50
M36 36 25 55
М39 39 27 60
M42 42 29 65
M45 45 32 70
М48 48 36 75



Обозначения:

d - номинальный диаметр резьбы
h - высота гайки
m - высота резьбовой части
s - размер под ключ

Аналоги DIN 985:

DIN 982 - гайки самоконтрящиеся шестигранные высокие с неметаллическим вкладышем - нейлоновым кольцом. Сравнение стандартов DIN 982 и DIN 985.
ISO 10511 - гайки шестигранные низкие самоконтрящиеся с неметаллической вставкой - с нейлоновым кольцом.
ISO 10512 - гайки шестигранные высокие самоконтрящиеся с неметаллической вставкой - с нейлоновым кольцом.
DIN 6924 - гайка шестигранная самоконтрящаяся c неметаллическим вкладышем, диаметр резьбы от М3 до М48.

У нас можно заказать, купить гайки DIN 985 по оптовым ценам.
