Гайки высокопрочные ГОСТ 22354-77
ГОСТ 22354-77 Гайки шестигранные высокопрочные. Шестигранная высокопрочная гайка с наименьшим временным сопротивлением 1100 МПа производится из легированной стали 40Х в соответствии со следующими стандартами:
-
ГОСТ Р 52645-2006;
-
ГОСТ 22354-77;
-
DIN 6915.
Особенностью представленных гаек является
высокая прочность и увеличенный размер под ключ.
Применяются высокопрочные гайки в нагруженных металлоконструкциях, в
энергетической, авиационной и железнодорожной промышленностях, а также в металлических конструкциях для тяжелого машиностроения вместе с высокопрочными болтами ГОСТ 22353-77 и шайбами ГОСТ 22355-77.

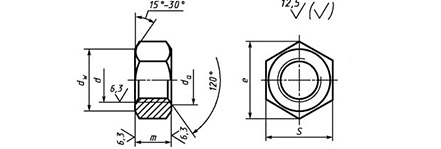

Размеры ГОСТ 22354-77 Гайки шестигранные высокопрочные в мм
| Параметры гайки | Номинальный диаметр резьбы d | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| M16 | М18 | М20 | М22 | М24 | М27 | М30 | M36 | М42 | М48 | |
| Шаг резьбы, P | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 | 4,5 | 5 |
| Высота, m | 15 | 16 | 18 | 19 | 22 | 24 | 24 | 29 | 34 | 38 |
| Диаметр описанной окружности e, не менее | 29,9 | 33,3 | 35 | 39,6 | 45,2 | 50,9 | 50,9 | 60,8 | 72,1 | 83,4 |
| Размер под ключ, S | 27 | 30 | 32 | 36 | 41 | 46 | 46 | 55 | 65 | 75 |
Теоретическая масса гаек
|
Номинальный диаметр резьбы d |
Теоретическая масса 1000 шт. гаек, кг |
|---|---|
| M16 | 50 |
| М18 | 66 |
| М20 | 80 |
| М22 | 108 |
| М24 | 171 |
| М27 | 224 |
| М30 | 266 |
| M36 | 368 |
| М42 | 611 |
| М48 | 921 |
Примечание. Размеры, заключенные в
скобки, применять не рекомендуется.
Пример условного обозначения гайки диаметром резьбы d = 20 мм, полем допуска
6Н, для болта с наименьшим временным сопротивлением sв = 1100 МПа (110
кгс/мм2), климатического исполнения У, категории размещения 1:
Гайка М20-6Н.110 ГОСТ 22354-77
То же, климатического исполнения ХЛ, категории размещения 1:
Гайка М20-6Н.110.ХЛ1 ГОСТ 22354-77
3. Резьба - по ГОСТ 24705-2004.
1-3. (Измененная редакция, Изм. № 1).
3а. Допуски, не указанные на чертеже и в таблице, а также методы контроля
размеров и отклонений формы и расположения поверхностей - по ГОСТ 1759.1-82.
3б. Дефекты поверхности и методы контроля - по ГОСТ 1759.3-83.
3а, 3б. (Введены дополнительно, Изм. № 1).
4. Технические требования - по ГОСТ 22356-77.
5. Теоретическая масса гаек приведена в приложении.
