DIN 434 Шайба косая прямоугольная, для швеллеров, уклон 8%, с двойной проточкой, класс точности С. Косая шайба DIN 434 подкладывается под гайки и болты для выравнивания уклонов полок швеллеров.
Материалы:
- Класс прочности: 5.0, 10.0.
- Защитные покрытия: гальваническое оцинкование, термодиффузионное оцинкование, фосфатирование, оксидирование
- Нержавеющая сталь: А2 - А5, А2/А4-70, А2/А4-80, 09Г2С
- Латунь
- Сталь: 10КП, 20, 35, 40Х, 30ХГСА
- Полиамид

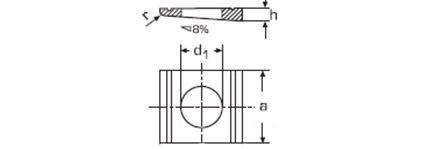

Размеры косых шайб DIN 434 для швеллеров в мм
| d | d1 | a | b | h | |
|---|---|---|---|---|---|
| М8 | 5/16" | 9 | 22 | 22 | 3.8/2 |
| M10 | 3/8" | 11 | 22 | 22 | 3.8/2 |
| M12 | 7/16" | 13.5 | 26 | 30 | 4.9/2.5 |
| 1/2" | 13.5 | 26 | 30 | 4.9/2.5 | |
| M16 | 5/8" | 17.5 | 32 | 36 | 5.9/3 |
| M20 | 3/4" | 22 | 40 | 44 | 7/3.5 |
| М22 | 7/8" | 24 | 44 | 50 | 8/4 |
| M24 | 26 | 56 | 56 | 8.5/4 | |
| 1" | 26 | 56 | 56 | 8.5/4 | |
| М27 | 30 | 56 | 56 | 8.5/4 | |
| М30 | 1 1/8" | 33 | 62 | 62 | 9/4 |
Обозначения:
d - размер резьбы болтов, гаек
d1 - внутренний диаметр шайбы
a, b - размеры сторон шайбы
h - высота
Аналог DIN 434:
ГОСТ 10906-78 - косые шайбы класса точности С, предназначенные для
подкладывания под гайки или головки болтов с целью выравнивания 10% уклонов
полок швеллеров и 12% уклонов полок двутавровых балок.
