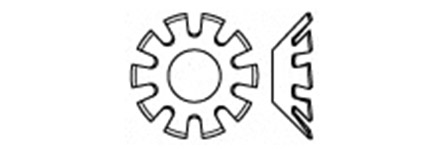

DIN 6797 V Шайба стопорная зубчатая упругая форма V (вогнутая)
DIN 6797 V Шайба упругая зубчатая стопорная, форма V - вогнутая под винты с потайной и полупотайной головкой с углом 90°, внутренний диаметр от 3.2 до 13 мм.
Материалы:
- Класс прочности: 5.0, 10.0.
- Защитные покрытия: гальваническое оцинкование, термодиффузионное оцинкование, фосфатирование, оксидирование
- Нержавеющая сталь: А2 - А5, А2/А4-70, А2/А4-80, 09Г2С
- Латунь
- Сталь: 10КП, 20, 35, 40Х, 30ХГСА
- Полиамид
Размеры зубчатой упругой шайбы DIN 6797 V в мм
| d* | d1 | d2 | s |
|---|---|---|---|
| М3 | 3.2 | 6 | 0.4 |
| М3.5 | 3.7 | 7 | 0.5 |
| M4 | 4.3 | 8 | 0.5 |
| M5 | 5.3 | 10 | 0.6 |
| М6 | 6.4 | 11 | 0.7 |
| М8 | 8.4 | 15 | 0.8 |
| M10 | 10.5 | 18 | 0.9 |
| М12 | 13 | 20.5 | 1 |
* - размер резьбы крепёжного изделия
Аналог DIN 6797 V:
ГОСТ 10464-81 - насечные и вырубные стопорные шайбы с зубьями под винты с
потайной и полупотайной головкой с углом 90°, предназначенные для крепежных
деталей с резьбой от 3 до 12 мм.
У нас можно заказать, купить Шайба упругая DIN 6797 V по оптовым ценам.
